Actualizo el esquema que publiqué en un post anterior, creo que estaba mal el relé usado.
Con este otra también tengo dudas, pero el pcb se parece al que bajé.
Esquema actualizado


Pcb


Bajado de un foro



Tengo dudas sobre el relé no sé si es éste el utilizado ya que en una primera versión fué el que usé y a la hora de hacer el pcb, no me quedaba igual que el de la imagen y lo cambié


por este otro usado en el esquemático


A ver que os parece.
U saludo

[leggera]

Hola,

trabaca muy bien.

Si lo usas 2 trabaca como LOOP



si quieres te pongo el gerber

Daniele Pulcini

[fco1306]

Buenos días
Pues si mandas el gerber me haces un gran favor ya que evitó tener que hacer pruebas antes de mandar a fabricar la placa.
Puede ser el de un solo autofrog?
El PCB será más barato al ser más pequeño, supongo.
Muchas gracias

[leggera]

Hola,

https://mega.nz/folder/RvRliDbC#fe97ji2Igl8LXIhyLppEzw

en la carpeta gerber autofrog x1 x2 x4 x8 como quieres

Saludos.

[fco1306]

Muchas gracias
En cuanto pueda los mando a fabricar
Podrían funcionar para una plataforma giratoria para evitar el cortocircuito?
Un saludo

[leggera]

ya trabaca tambien con plataforma.

Debe usar el doble porque el modulo original es SOLO para 1 binario.
La plataforma giratoria es como un LOOp e necessita de 2 modulos.

Ok ??

[fco1306]

Buenos días
Se puede añadir una salida para indicar la posición del desvío?
Igual otro relé que se active al mismo tiempo que el existente?
De qué tipo podría ser?
Supongo que con alguno de menos salidas servirá
Un saludo

[fmco]

Hola,

No creo que necesites ningún relé adicional, simplemente pon un LED con su correspondiente resistencia entre el común y una de las salidas. En una posición se encenderá y en otra se apagará.

También puedes poner dos LED cada uno a una salida con la resistencia común a ambos conectada al Común. Por si acaso puedes añadir un diodo en el común para proteger de la tensión inversa a los LED

A —-|<|———+
•••••••••••+——-|=1K=|——|<|—— C
B —-|<|———+


Saludos,

Paco

[fco1306]

Muchas gracias
Un detalle que se me olvidaba
El consumo
Cuando hace años comencé usando el servopoint al llegar a 10, la central ya no daba de más. Lo solucione al cambiar al servopoint opto
el autofrog me parece genial porque lo conectas y te olvidas. No hay que ajustar ningún fin de carrera ni nada por el estilo.
Pero, el consumo?
Porque algo consumirá el relé y los condensadores hasta que se cargan

Si además añado los leds
No será demasiado para 24 cambios, 48 leds para una central lenz, creo de 2A?

Igual me estoy complicando para señalar la posición del desvío
He probado el final de carrera, pero lo hay que ajustar y siempre se puede mover.

Por ejemplo ayer se atascaron varios servos que llevaban tiempo sin funcionar.
El relé que estaba conectado al decoder cambio de posición aunque el desvío no se había movido.
Estoy buscando un sistema que pueda ser fiable porque con los años meterse debajo del tablero para solucionar algún problema va a ser imposible.
No me veo con 70 años de rodillas cambiado algo que ha fallado.
Estoy estudiando la posibilidad de poder levantar el tablero con algún sistema de poleas.

El autofrog va a indicar la posición siempre, la duda que me entra es el consumo.
Qué os parece?

[fmco]

hola,

No será demasiado para 24 cambios, 48 leds para una central lenz, creo de 2A?

Solo habrá un LED encendido por desvío. (16V/1000 Ohm x 24 = 384mA)

El autofrog va a indicar la posición siempre, la duda que me entra es el consumo.

Tomando la posición de los LED de la salida del autofrog indicará la posición correcta cada vez que el cambie la polaridad no cuando tu cambies la posición del desvío


saludos,

Paco

[Josep Callarisa]

Hola,

https://mega.nz/folder/RvRliDbC#fe97ji2Igl8LXIhyLppEzw

en la carpeta gerber autofrog x1 x2 x4 x8 como quieres

Saludos.

Me dicen que la version x2 no esta bien, que está incompleto o algo así.
Saludos a todos y que tengais un buen año.

Josep

[leggera]

Hola Josep,

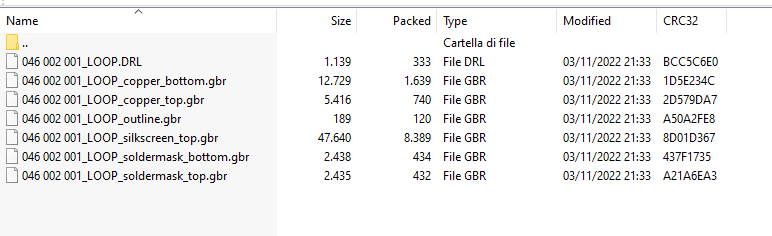

estos son los files dentro de la carpeta .rar

6 files .gbr y 1 file .drl para lor pinchazos (pinchazos correcto ?)

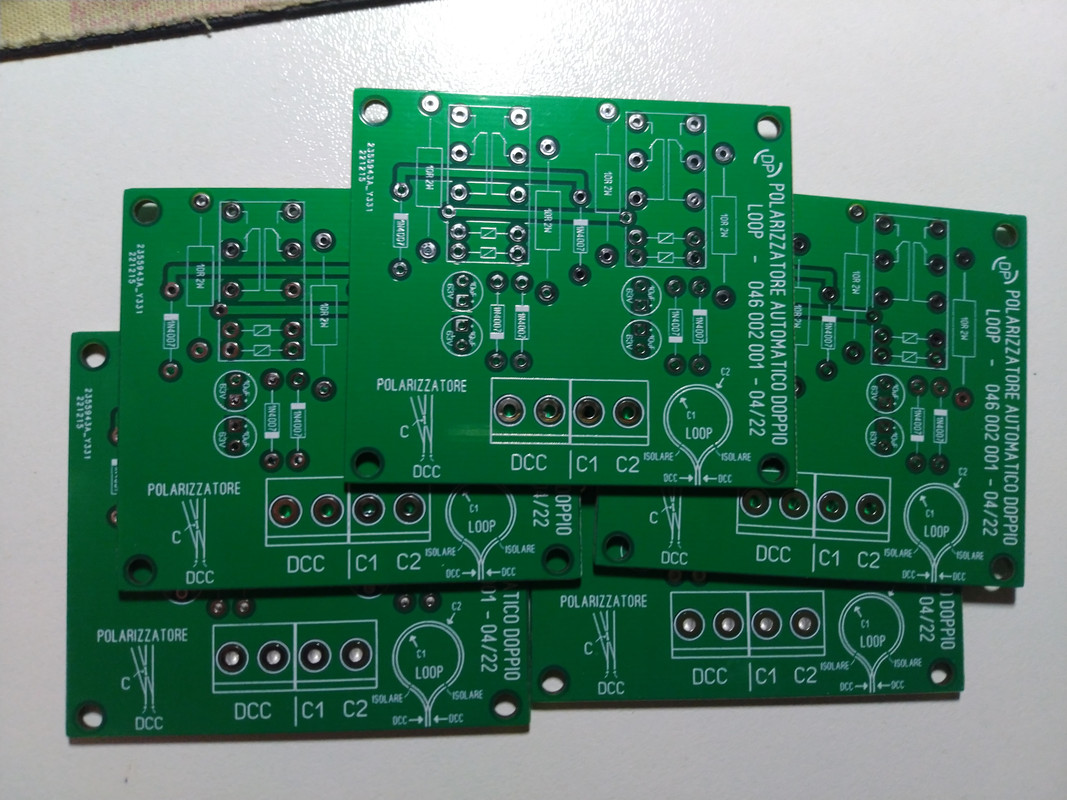

y estos los PCB



2 PCB estan trabajando en plataforma y loop.

No comprendo donde esta problema.

[Josep Callarisa]

Yo lo he probado y si que va, no sé por que a el no le funciona.
Saludos

[iguadix]

Buenas,
Yo ya me he fabricado y probado el de 1 y funciona bien.
Saludos
