Diseño de curvas por segmentos

[fmco]

hola,

En la revista Model Railroader 06/23 aparece un articulo de como calcular curvas por segmentos trapezoidales y aprovechar mejor el corte de los tableros.

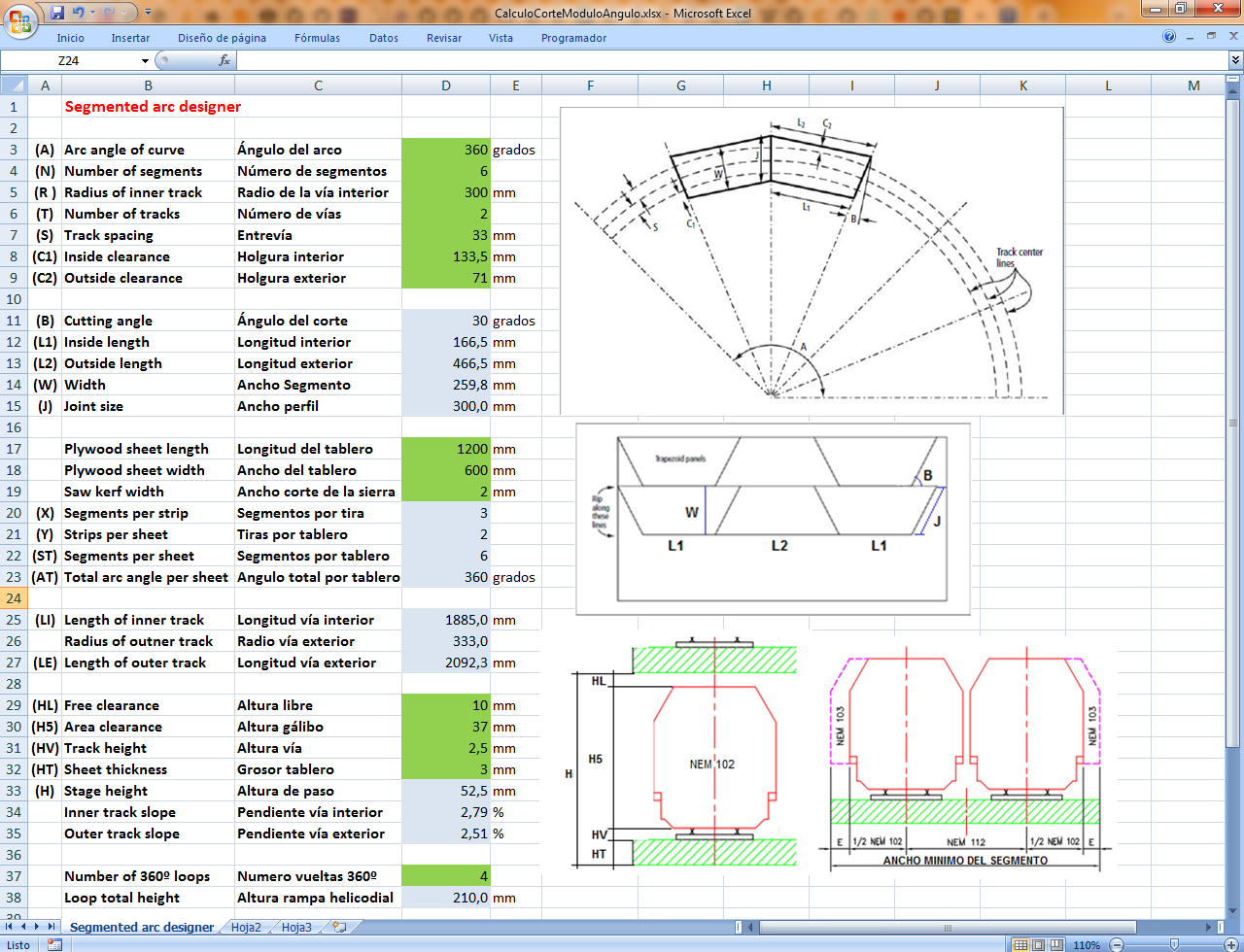

Esto puede puede servir para diseñar módulos y rampas helicoidales, así que como vienen las formulas, las he puesto en un Excel y le he añadido el cálculo de las rampas:




Hay que introducir los datos en las celdas de color verde y obtendréis los resultados para el corte en las de color azul.

Observad que las holguras críticas ocurren en el perfil para la vía interior y en la mitad del segmento en la vía exterior.

En el caso de que queramos hacer una rampa helicoidal hay que poner 360º y los valores de gálibo para nuestra escala.

Para poner todos estos datos podemos consultar nuestras normas NEM (NEM 102, NEM 103 y NEM112).


Otras hojas de calculo para rampas y helicoidales los podéis ver aqui: https://forotrenes.com/foro/viewtopic.php?f=6&t=36930


saludos,

Paco

[gon]

Gracias

[xaviermbcn]

Gracias Paco. Hace unos días me pidieron info sobre esto. Lo que yo tengo es un artículo mucho mas simple. Ya lo subiré.

Salut!

[raulm]

Gracias Paco:

es muy interesante, seguro que me será de utilidad.

En su día me las ingenié para hacer algo parecido para unos módulos en curva de 90º de vía única y radio de 500mm. para escala N. Aunque por la solución que le encontré me temo que el uso de esta excel no creo que fuera aplicable.

Pongo una muestra del esquema que hice:



Pero creo que si me será útil para diseñar unas curvas de 90º con radio de 1100mm. en vía doble.

[xaviermbcn]

Paco,

sigo en este hilo que es el original...

No he podido acceder al artículo de Model railroader 06/23 pero me da la impresión, por el excel, que aquí los segmentos trapezoidales no se superponen como en el artículo alemán. Es así o estoy confundido ?

salut!

[fmco]

hola,

efectivamente, la construcción es diferente en Modellbahn Online para un circulo siempre son 8 segmentos con un ángulo de corte de 45º que se montan uniendo lado largo de un segmento con el lateral de otro. (pongo aquí los enlaces para que no se pierdan)

https://www.modellbahn-online.de/wendelbau/
https://www.modellbahn-online.de/wendelkonstruktionen/

https://web.archive.org/web/20191218204 ... =wendelbau




En la web stayhom.ch tienes un excel para calcular la rampa helicoidal realizada como en Modellbahn Online pero con solo 6 segmentos por lo que el ángulo de corte es de 60º y se monta también uniendo lado largo de un segmento con el lateral de otro: (adjunto el excel)

https://www.stayathome.ch/gleiswendel.htm



Mientras que en Model Railroader puedes escoger la cantidad de segmentos, con lo que el ángulo de corte depende del numero de segmentos y se montan uniendo los laterales de los segmentos.


Depende del método que escojas para construirlo las medidas de los segmentos varían, por ejemplo con el Modellbahn Online:

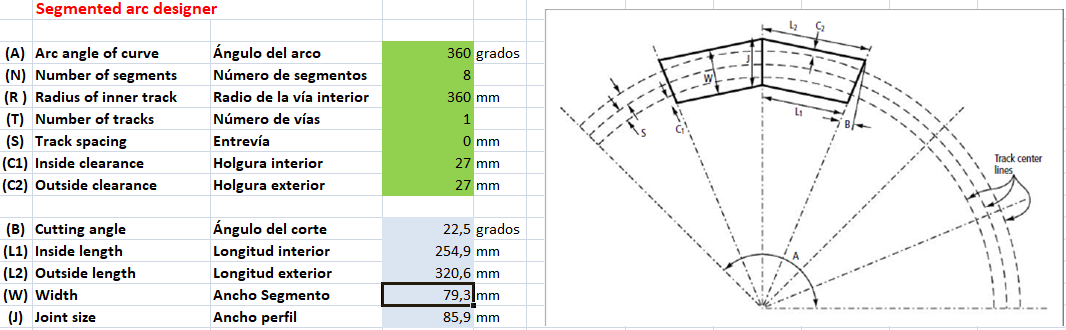

Mientras que con el del Model Railroader la misma vía y dejando poca holgura como hace el Modellbahn Online para tener una altura de segmento igual:


Como ves, cambia el ángulo de corte, es la mitad, y la medidas lateral corta es mas larga mientras que la medida lateral larga es mas corta debido al ángulo de corte.

Del Modellbahn Online no he encontrado los cálculos pero he encontrado esta otra web ya desaparecida con cálculos para 6 y 8 segmentos:
https://web.archive.org/web/20180324065 ... 8#post2608




Yo veo mas completo y con más opciones el del Model Railroader pero es cuestión de poner valores y ver que método es mejor.

saludos,

Paco
